旁路由,这神奇的名称,听着是不是有点不知所云?

本文的目的,是让您知晓旁路由的概念,并掌握最基础的旁路由设置方法。

一、什么是旁路由?

旁路由又叫独臂路由,这一概念由杨过大侠首创(手动狗头)。旁路由一般是由CPU性能比较强的路由器来担当。旁路由的主要责任是帮助网络中的其他设备获取国外网站的数据。

二、旁路由的接线方式及工作原理

最基础最常规的旁路由接线方式是这样的

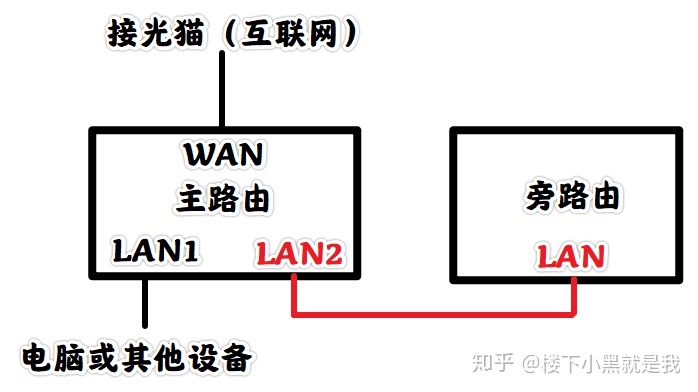

基础的旁路由接线方式

是不是有点挑战常识?主路由的LAN口居然接着旁路由的LAN口?没错,我没画错!

主路由可以是普通的无线路由器。所有联网设备都需要连接主路由。

网络数据在其中会怎样流动呢?

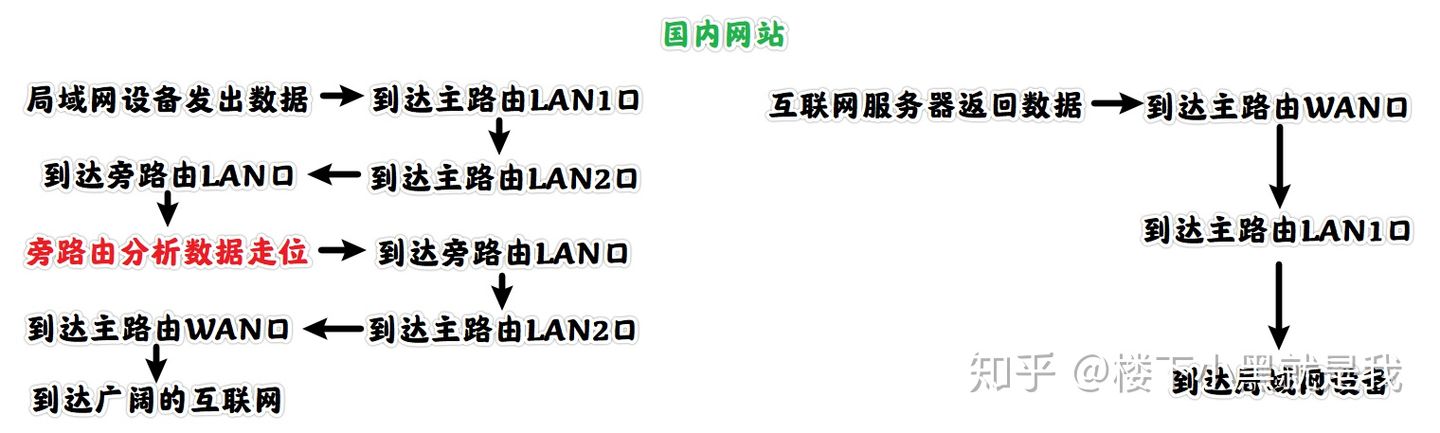

访问国内网站时的数据流动

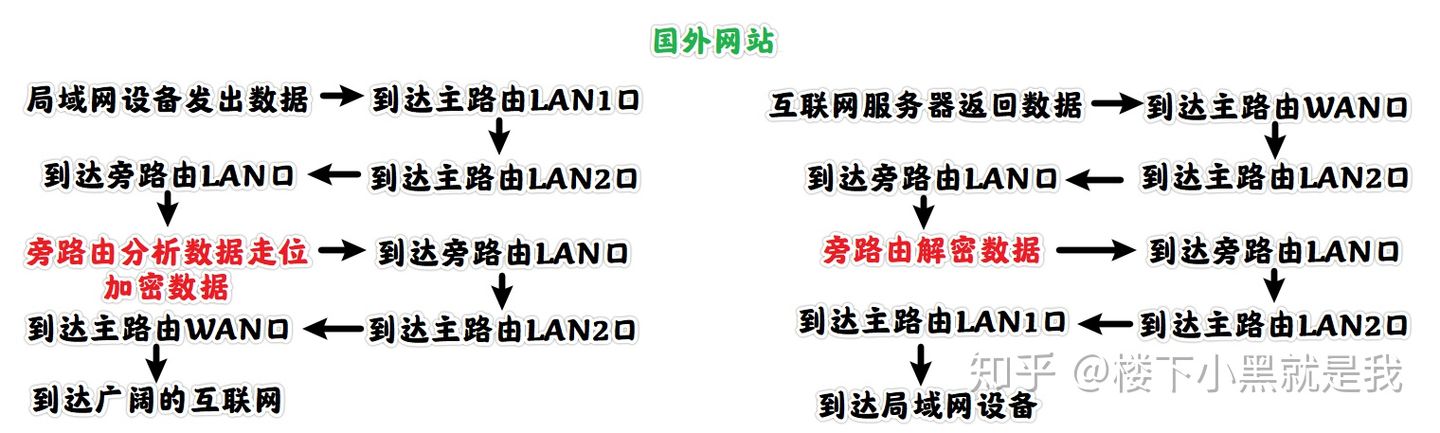

访问国外网站时的数据流动

上图中,基本展示了旁路由的作用:

  1. 分析数据包,判断是否需要加密传输;
  2. 加密、解密数据包

三、OpenWrt系统下,旁路由的设置流程

假设主路由的IP地址为192.168.1.1,请根据实际情况进行变通哦!

  1. 旁路由的LAN连接到电脑的网口。没有电脑?旁路由不支持无线?试试这样?使用额外的无线路由器连接到旁路由,再使用手机等无线设备连接无线路由器,进而设置旁路由

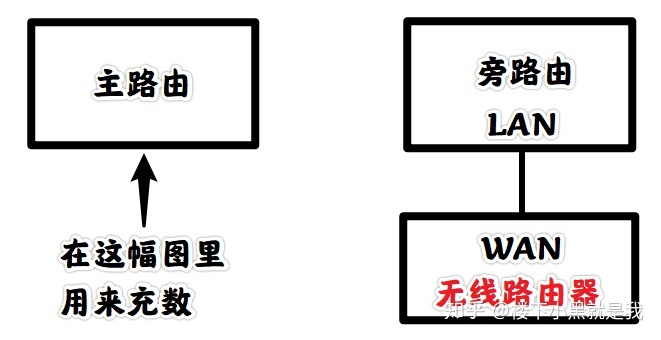

旁路由不支持无线时,无线设备设置方法

2. 进入旁路由的管理界面。我们需要修改OpenWrt的LAN口的接口设置

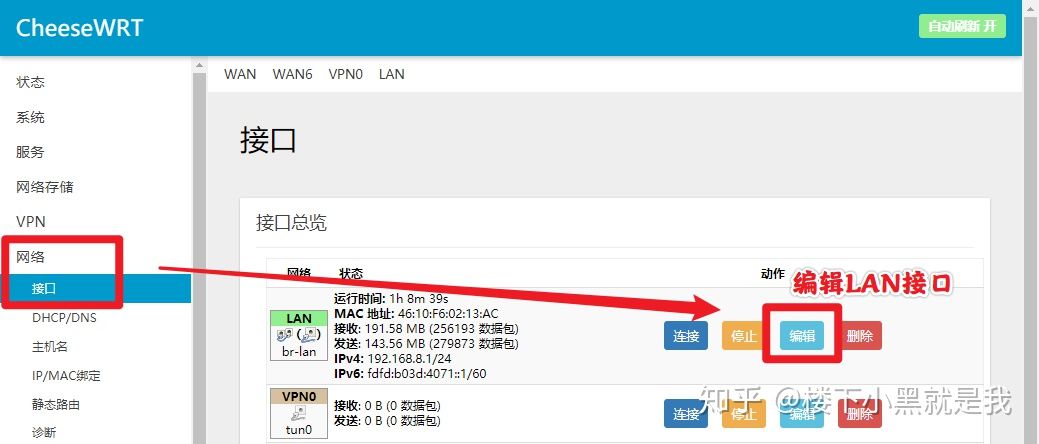

【网络】-【接口】-【LAN编辑】

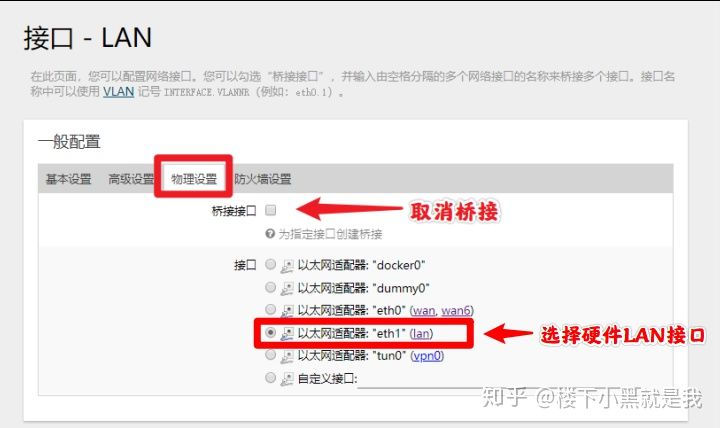

在【物理设置】中,需要取消勾选【桥接接口】的选项,然后选择到您的LAN硬件接口

设置好之后,请记得点击【保存】。这里划重点,不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!不要点击【保存&应用】!

接下来还需要修改旁路由的防火墙设置

进入【网络】-【防火墙】-【自定义规则】,在最后添加以下代码

iptables -t nat -I POSTROUTING -j MASQUERADE

然后点击【重启防火墙】

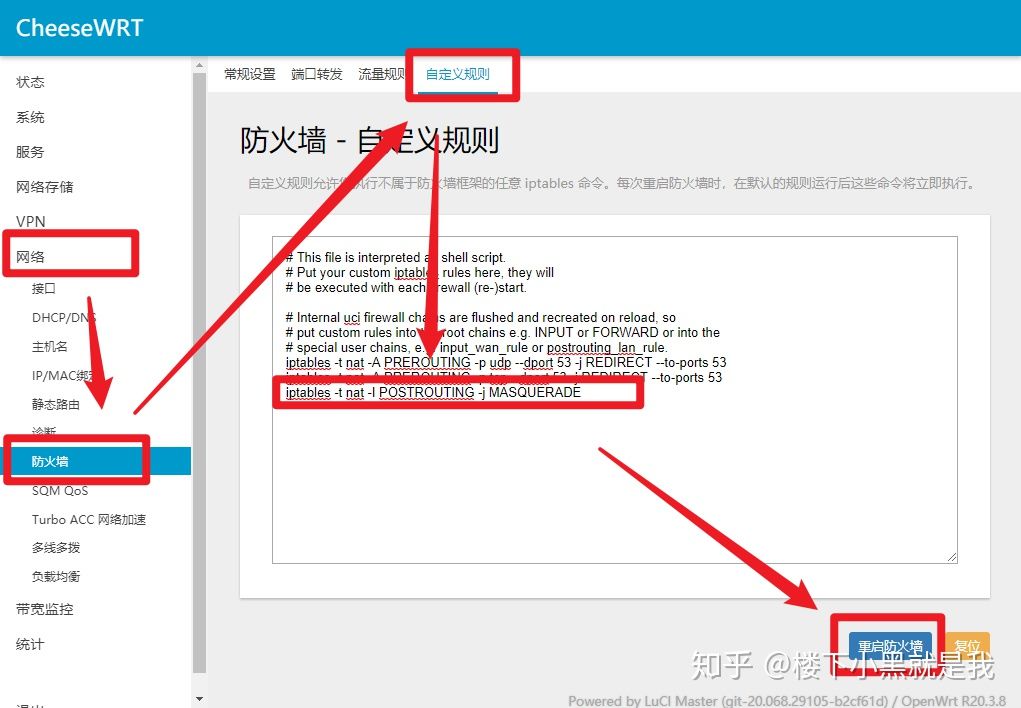

防火墙中,添加自定义规则

这样,就完成了旁路由部分的设置。

现在我们要保存应用设置。

在网页的右上角,有【未保存的设置】,点击它

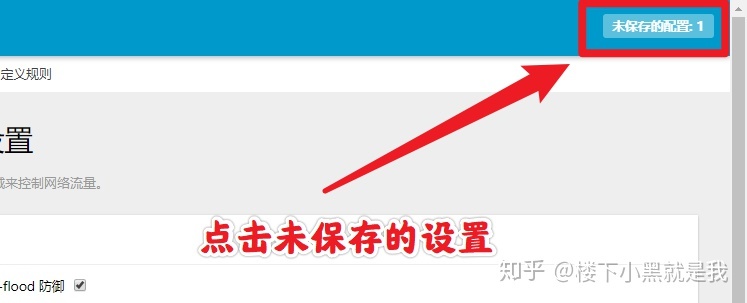

【未保存的设置】按钮

点击【保存&应用】,保存修改。

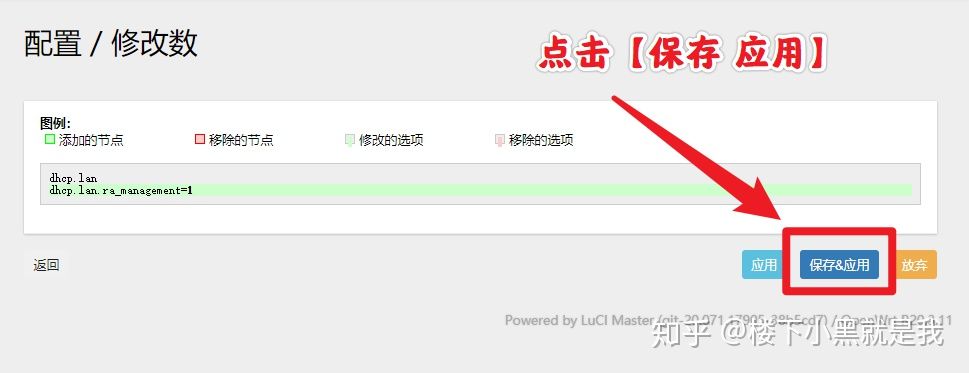

在【未保存的设置】页面【保存&应用】

至此,旁路由的设置告一段落。

3. 电脑(或手机)连接主路由的LAN口或无线信号。进入主路由的管理界面

4. 关闭主路由的DHCP服务

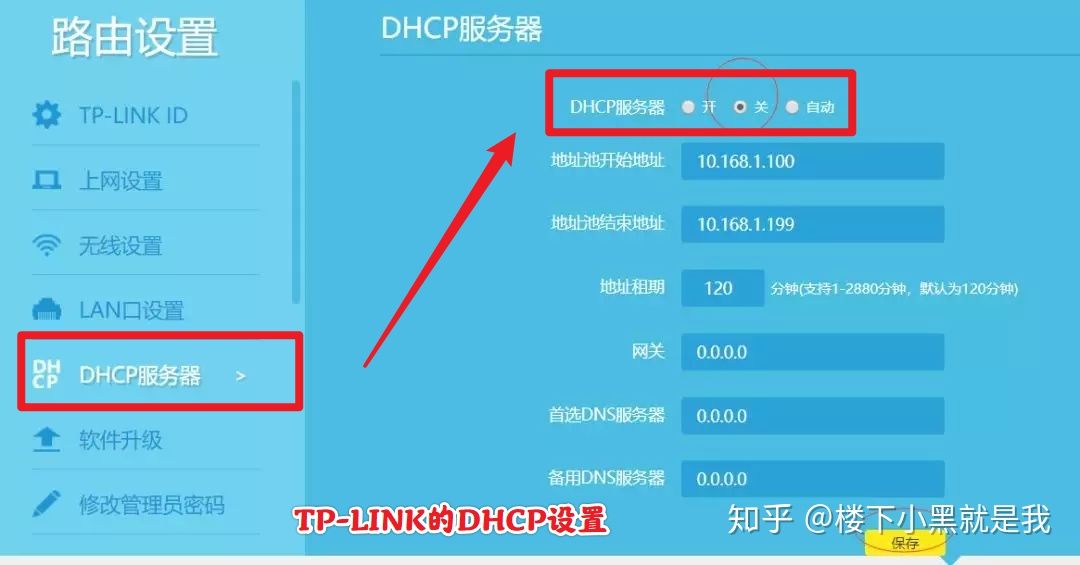

TP-LINK/水星/迅捷的DHCP设置

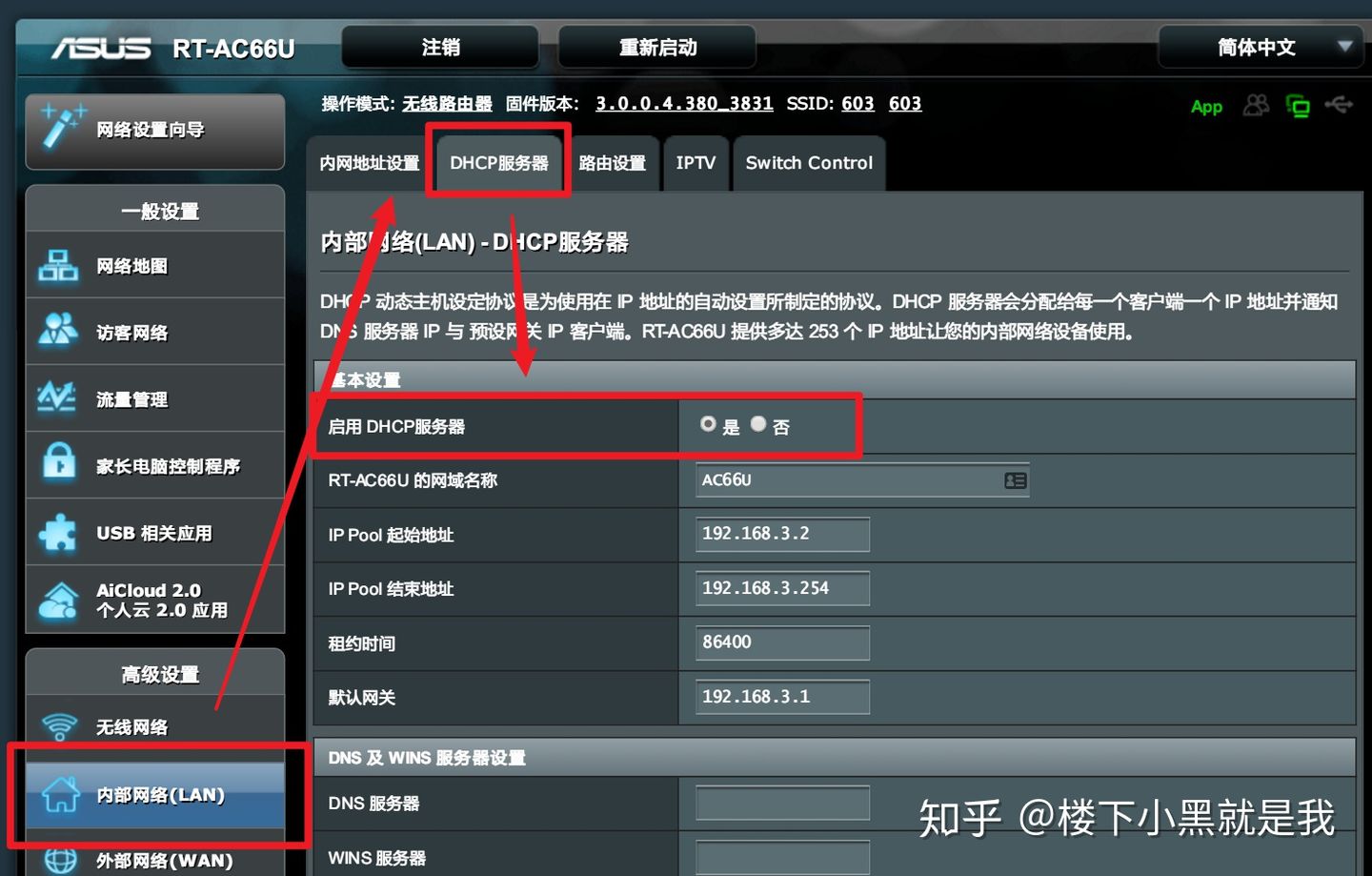

华硕/梅林的DHCP设置

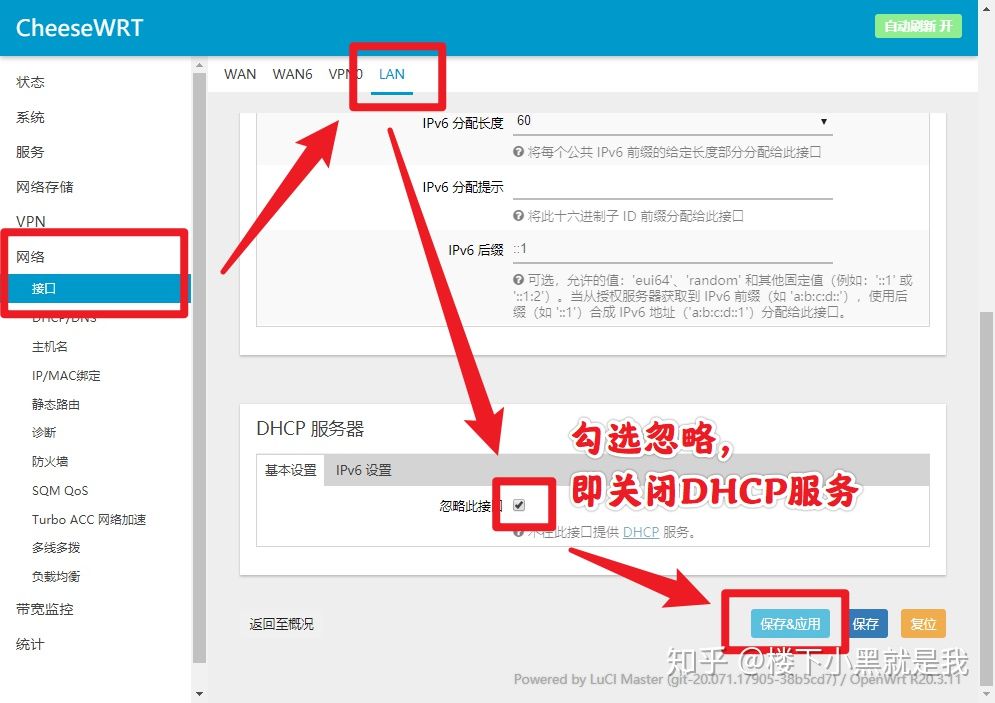

OpenWrt主路由的DHCP设置

5. 设置完成。

四、连线,并重新连接网络设备

将主路由和旁路由使用网线进行连接

基础的旁路由接线方式

接线接好之后,请务必将连接主路由的网络设备断开连接后,重新连接主路由的网络。这样,才能完全实现旁路由的设置。

五、一些问题

  1. Q:什么情况下比较建议使用旁路由呢?
    A:一般存在以下几种情况:
    1)网络结构不想更改,或无法更改
    2)主路由有一些旁路由无法实现的功能,如流控等功能
    3)就是想做旁路由,不需要理由
  2. Q:我是光猫拨号,后面直接AC和AP的,没有图上的主路由。但是我也想用旁路由。怎么办?
    A:把光猫想象成主路由就可以了。
  3. Q:我用的是R1/R1S,LAN接口速率没有WAN接口高,做旁路由时可以用WAN接口吗?
    A:可以的。详细可看(还没写的)另一篇文章。
  4. Q:评论里面大家都说照你的教程设置失败了。到底能不能行啊?
    A:经过一番检查,我发现图中漏写了一步,就是LAN取消桥接后,必须在接口中选择LAN的物理接口。而大多数小伙伴都是死在了这一步上面。请大家注意哦!
