追加修改（2020-11-09）

2020.11.09 更新：此前设置为「OpenWRT 旁路由与 ROS 主路由互为网关」。优点是设备自动获取 IP 即可享受广告过滤与「特殊上网」；缺点是旁路由挂掉会导致设备无法上网。

方案概述

作者实测组合为：工控机/虚拟化平台 ESXi 上安装 ROS（主路由，负责拨号） 与 OpenWRT（旁路由，负责外网/策略）。如果计划让 OpenWRT 充当主路由，安装步骤可参考本教程，上网参数需自行调整。

关于固件与驱动：路由器大厂（如华硕、网件）可获得芯片厂完整驱动与支持，体验更佳；开源社区 OpenWRT 则多依赖开源或拆解驱动，刷入硬路由时在无线性能上可能不及原厂。结论：OpenWRT 更适合装在 x86 平台专注路由功能，Wi-Fi 依然交给硬路由。

一、OpenWRT 的主要固件（对比表）

二、OpenWRT 固件格式转换

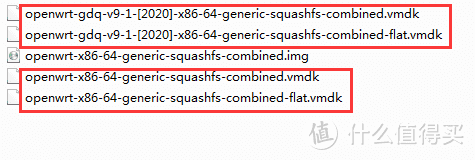

1）若下载即为两个 vmdk 文件，可直接在 ESXi 中使用（可跳过本节）。

2）若下载为 img 格式，使用 starwind-v2v-converter 将 img 转为 vmdk。下载地址，提取码：mdkx。

Starwind 转换步骤

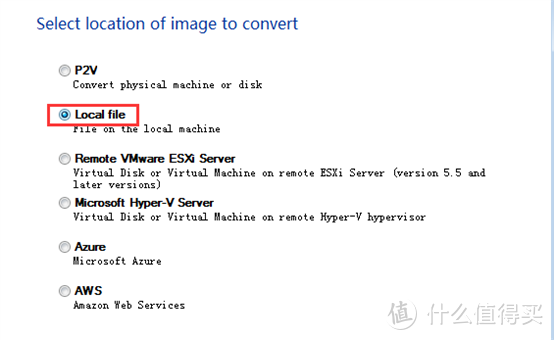

① 安装并打开软件，选择「Local File」。

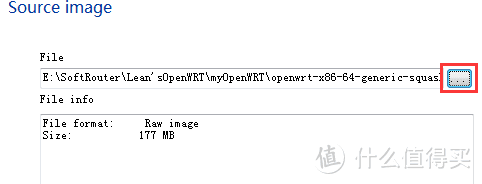

② 选择本地 img 格式的 OpenWRT 镜像。

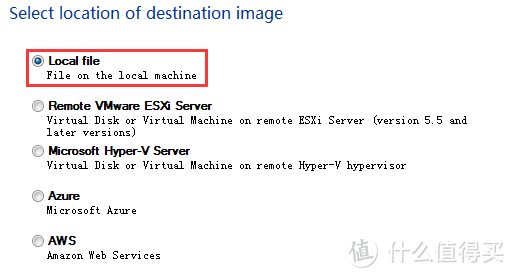

③ 输出位置选「Local file」。

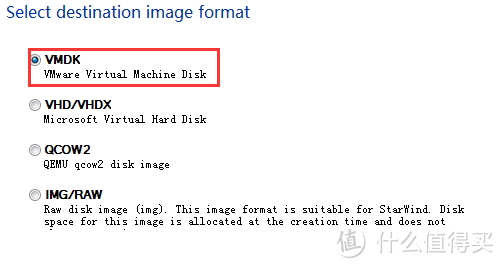

④ 目标镜像格式选「VMDK」。

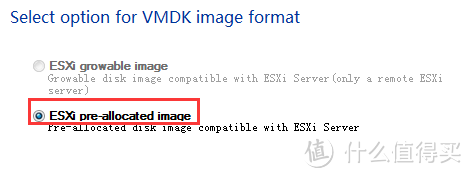

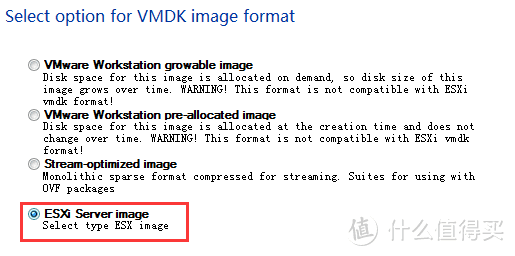

⑤ 镜像属性选「ESXi Server image」。

⑥ 磁盘分配模式选「pre-allocated」。

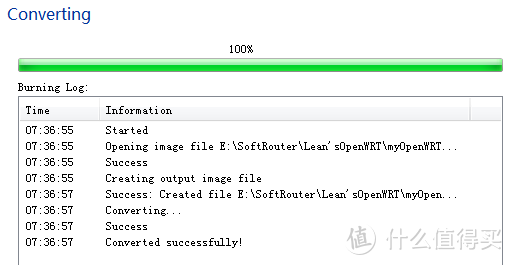

⑦ 点击「Convert」，日志出现「successfully」即完成。

三、ESXi 下 OpenWRT 的安装

1. 创建虚拟机

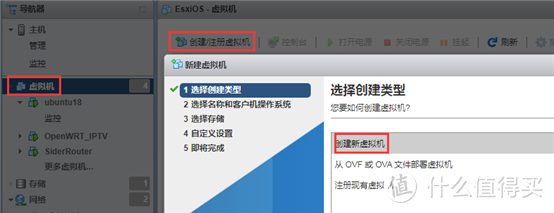

①【虚拟机】→【创建/注册虚拟机】→【创建新虚拟机】。

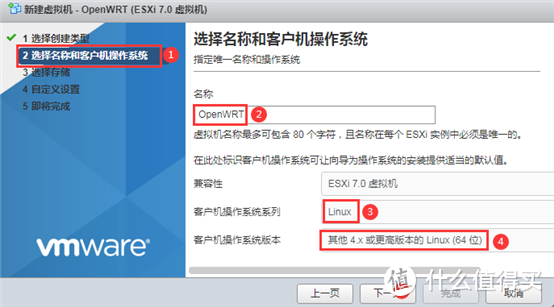

② 选择名称与系统：系列「Linux」，版本「其他 4.x 或更高版本的 Linux（64 位）」。

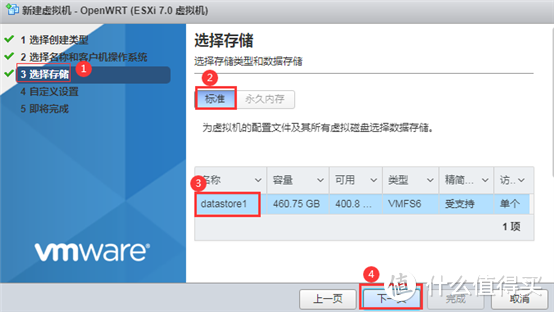

③ 选择存储空间（多盘则选目标盘）。

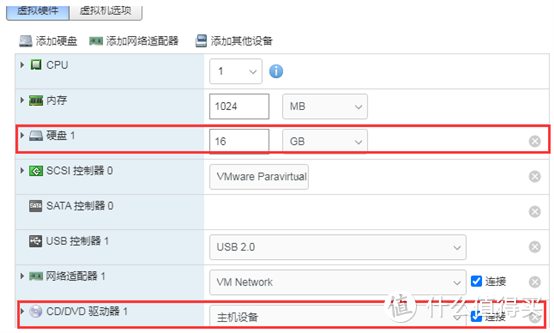

④ 删除默认硬件中的「CD/DVD 驱动器」与「硬盘 1」。

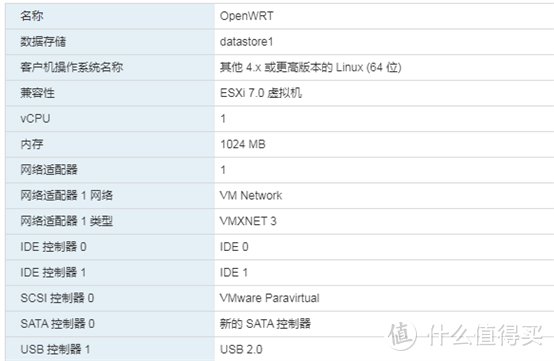

⑤ 按需调整 CPU/内存（旁路由 1GB 内存通常足够；外网需求大可多分配 CPU）。

2. 配置 OpenWRT 虚拟机

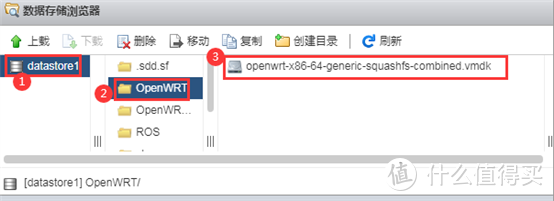

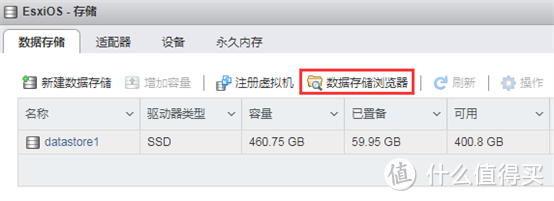

①【存储】→【数据存储浏览器】进入新建的虚拟机目录（与 VM 名称一致，如「OpenWRT」），点击【上载】把两个 vmdk 镜像文件都上传（界面可能只显示一个属正常）。

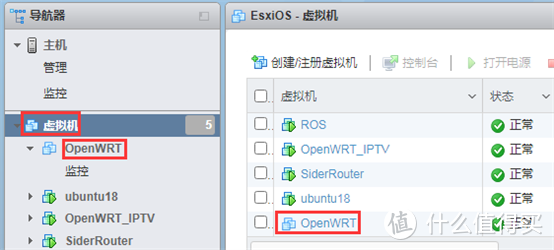

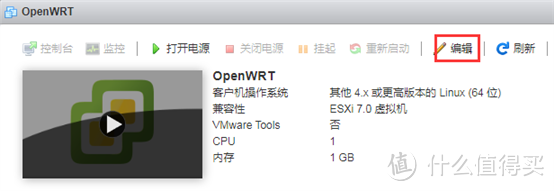

② 回到【虚拟机】选中「OpenWRT」→【编辑】。

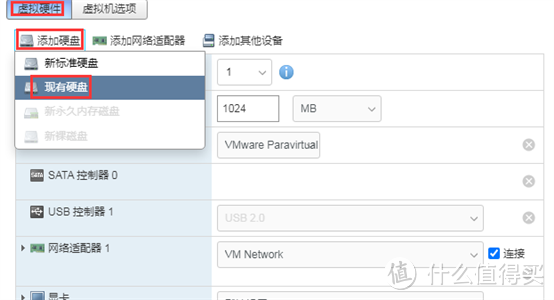

③【添加硬盘】→【现有硬盘】，选择刚上传的 vmdk。

如有多个网络适配器，请确认与主路由网络适配器一致。

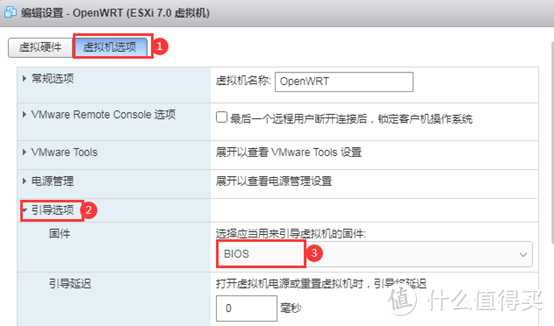

④ 在【虚拟机选项】→【引导选项】中将固件设为「BIOS」，保存。

3. 修改 OpenWRT 虚拟机的 IP

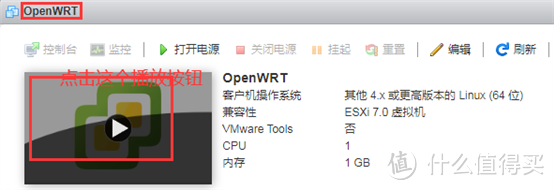

① 启动虚拟机。

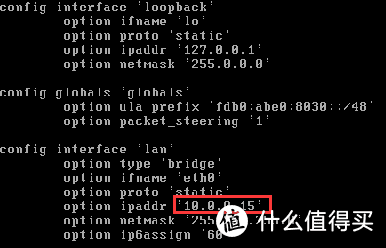

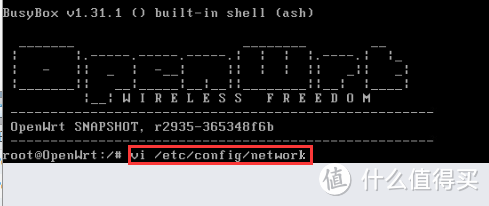

② 进入命令行后编辑网络配置：

③ 在文件中找到 ipaddr，将其改为规划好的 IP（需与主路由及 ESXi 同网段，如示例 10.0.0.15）。按 Esc 后输入 :wq 保存。

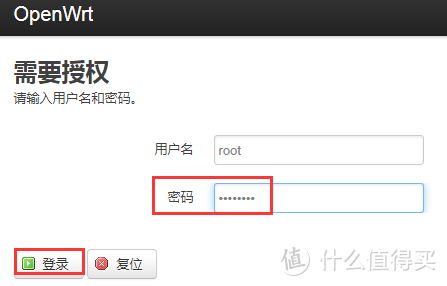

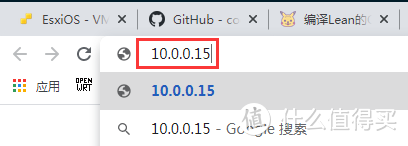

④ 将本机临时设到同网段，在浏览器访问该 IP；Lean 版 OpenWRT 默认账号 root，默认密码 password。

四、旁路由 OpenWRT 的设置

以下为旁路由场景；若用作主路由，需额外配置 WAN 等。

1. 接口（Interfaces）

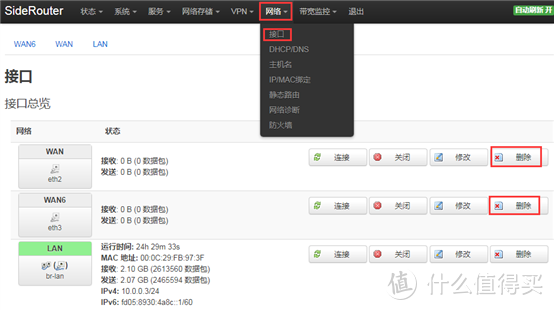

① 仅保留 LAN，其他接口可删除。

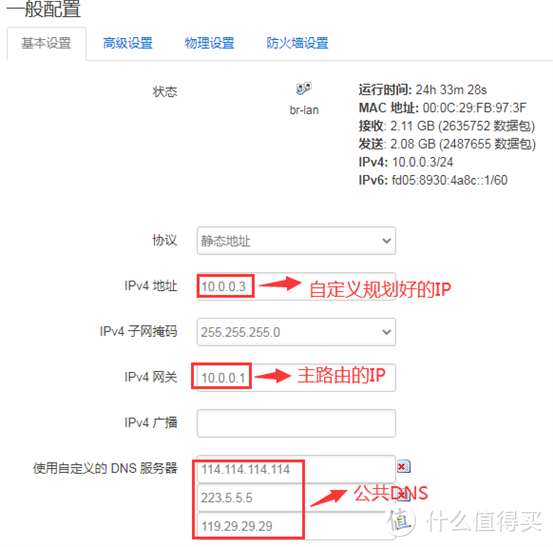

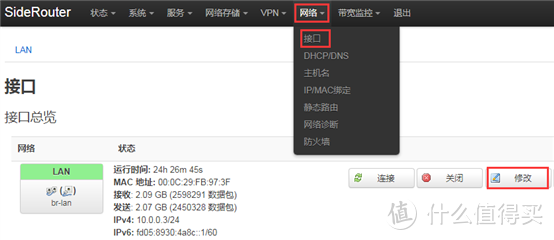

② 修改 LAN：IPv4 地址设为旁路由 IP（与 ROS 同网段），网关设为 ROS 主路由 IP；DNS 可用公共 DNS（见下）。

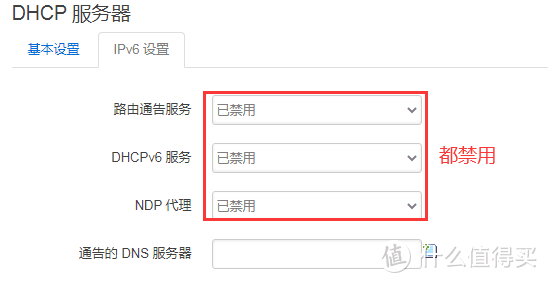

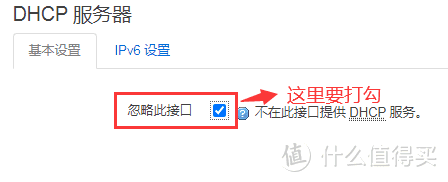

③ 关闭 DHCP（旁路由不提供地址分配；IPv6 相关也一并禁用）。

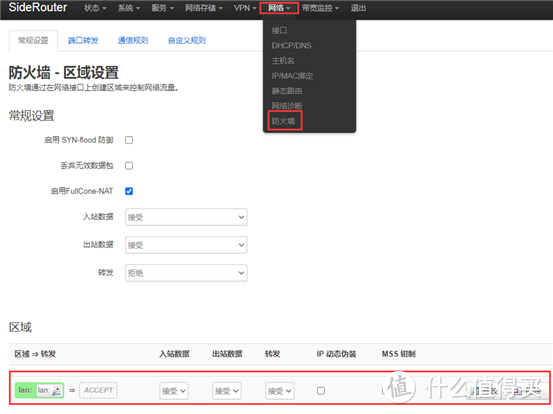

2. 防火墙

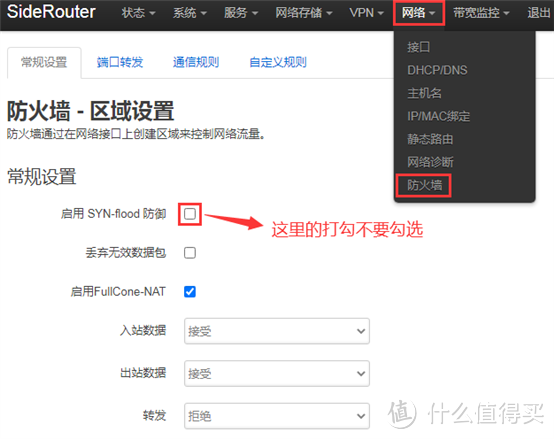

① 取消勾选「启用 SYN-flood 防御」。

② 删除与 LAN 无关的规则，保存应用。

3. 联网检测

按上面设置完成后，OpenWRT 旁路由应可正常上网；可在系统状态页确认。

4. 其他服务

旁路由常用于广告过滤与特定访问策略。作者采用基于 Lean 源码的编译固件按需加入组件；需求更多可自行编译或使用第三方成品（如 Koolshare/eSir 等）。

五、主路由（ROS）设置

ROS/ESXi 安装与网络部署参见作者前文：《玩转软路由 篇三：虚拟机 ESXI 中 Mikrotik RouterOS(ROS) 的安装设置教程》。

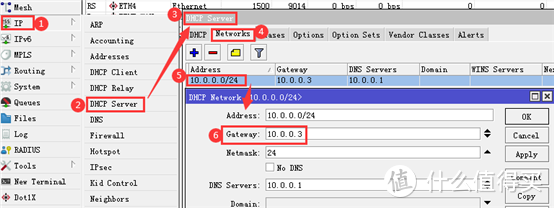

1. 网关（DHCP Network）

WinBox →【IP】→【DHCP Server】→【Network】→双击条目→在「Gateway」填入旁路由 IP。

2. DNS

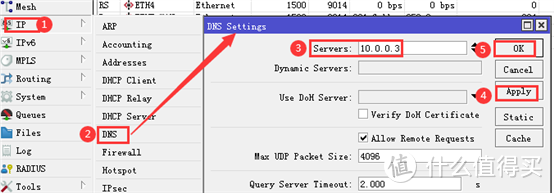

WinBox →【IP】→【DNS】→【DNS Setting】→将「Servers」改为旁路由 IP。

六、注意事项

1. 主 + 旁路由（互为网关）模式下，旁路由一旦挂掉会影响上网。亦可采用「主路由自管网关/DNS」方案以降低影响（详见上文对比表）。
2. 为何主路由选 ROS：部分第三方固件曾传出后门/挖矿等传闻（真假不详），作者因此选择 ROS 作为主路由仅属个人偏好；旁路由 OpenWRT 负责广告过滤与特殊需求。
